ねじプラグゲージ(LG)はねじの検査精度と製造品質をどのように向上させることができるか

現代の精密製造では、ねじプラグゲージ(LG)めねじの精度を検証し、部品の信頼性を確保するために不可欠な検査ツールとなっています。ネレスは、メーカーが一貫した検査結果を達成し、製造エラーを削減し、さまざまな業界にわたって厳格な品質管理基準を維持できるように設計された高品質のねじ測定ソリューションを提供します。

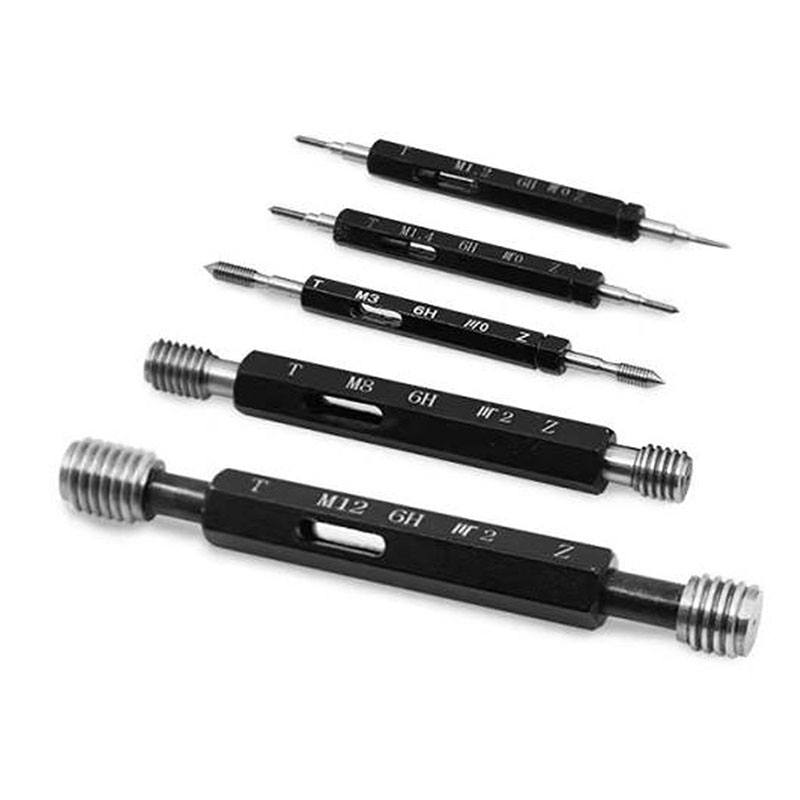

ねじプラグゲージ(LG)は、ねじ穴を検査し、指定された寸法規格を満たしているかを判定するための精密測定器です。高い加工精度、安定した測定性能、幅広い産業用途により、自動車、航空宇宙、機械、エレクトロニクス、金属加工業界で重要な役割を果たしています。この記事では、ねじプラグ ゲージ (LG) の動作原理、利点、用途、選択方法、品質上の考慮事項について説明し、このツールが効率的で信頼性の高い生産をどのようにサポートしているかをメーカーが理解できるようにします。

目次

• 精密製造においてねじプラグゲージ(LG)が重要なのはなぜですか?
• ねじプラグゲージ(LG)はどのように機能しますか?
• 高品質ねじプラグゲージ(LG)の主な特長は何ですか?
• ねじプラグゲージ(LG)はどこでよく使われますか?
• 適切なねじプラグゲージ(LG)を選択するにはどうすればよいですか?
• ねじプラグゲージ(LG) 技術概要
• ねじプラグゲージ(LG)に関するよくあるご質問
• 結論

精密製造においてねじプラグゲージ(LG)が重要なのはなぜですか?

ねじ接続は、確実な固定と便利なメンテナンスを提供するため、機械アセンブリで広く使用されています。ただし、ねじの寸法にわずかな誤差がある場合でも、組み立ての問題、漏れのリスク、機械的強度の低下、またはコンポーネントの早期故障が発生する可能性があります。

ねじプラグ ゲージ (LG) は、メーカーが雌ねじがエンジニアリング仕様に準拠しているかどうかを確認するのに役立ちます。一般的な測定ツールとは異なり、ねじのフィット感や機能的性能を直接評価するため、量産環境における重要な品質検査ソリューションとなります。

ねじプラグゲージ(LG)を使用する主な利点は次のとおりです。

• めねじの寸法を正確に検査します。
• 生産中の迅速かつ信頼性の高い品質検証。
• ねじミスによる不良品の削減。
• 異なる生産バッチ間の一貫性が向上しました。
• 国際ネジ規格とカスタマイズされた要件のサポート。

ねじプラグゲージ(LG)はどのように機能しますか?

ねじプラグゲージ(LG)は、検査対象のねじの仕様に適合するねじ部を精密に加工して設計されています。検査中、ゲージはねじ穴に挿入され、雌ねじが許容可能な寸法と公差レベルにあるかどうかを確認します。

一般に、ねじプラグ ゲージは 2 つの主要部分で構成されます。

• ゴーゲージ:ねじの最低限の材質状態が許容範囲内であることを確認するために使用されます。通常、Go 側はネジ穴にスムーズに入るはずです。
• ノーゴーゲージ:ねじ山が最大許容公差を超えていないことを確認するために使用されます。 No-Go 側がネジ穴に完全に入らないようにしてください。

このシンプルだが効果的な検査方法により、メーカーは複雑な測定機器を必要とせずに、ねじ部品が製造要件を満たしているかどうかを迅速に判断できます。

高品質ねじプラグゲージ(LG)の主な特長は何ですか?

信頼性の高いねじプラグゲージ(LG)には、優れた材料の選択、精密な製造技術、厳格な品質管理が必要です。高性能ゲージは長寿命を実現し、工業的に頻繁に使用される場合でも安定した精度を維持します。

1. 高精度加工

精密研削と高度な製造プロセスにより、ねじ山プロファイル、ピッチ直径、公差範囲が厳格な制限内に収まることが保証されます。これにより、測定ミスを防止し、検査の信頼性を向上させることができます。

2. 耐久性のある素材構造

高品質ねじプラグゲージ(LG)は通常、焼入れ工具鋼またはその他の耐摩耗性材料から製造されています。硬度に優れ、繰り返しの検査でも変形が少ない素材です。

3. 安定した測定性能

プロフェッショナルねじゲージは、さまざまな生産条件下でも一貫した性能を維持し、メーカーが効率的な品質管理を達成できるように支援します。

4. カスタマイズされたねじ規格

アプリケーションの要件に応じて、ねじプラグ ゲージ (LG) はメートルねじ、ユニファイドねじ、カスタマイズされた仕様などのさまざまなねじ規格に従って製造できます。

ねじプラグゲージ(LG)はどこでよく使われますか?

ねじ部品は工業製品に広く使用されているため、ねじプラグゲージ(LG)は複数の分野にわたる重要な検査ツールとなっています。

適切なねじプラグゲージ(LG)を選択するにはどうすればよいですか?

正確な検査結果を得るには、正しいねじプラグゲージ(LG)を選択することが不可欠です。メーカーは購入する前にいくつかの要素を考慮する必要があります。

• ねじ規格:ゲージが必要なねじ仕様と一致しているかどうかを確認します。
• 精度等級:生産要件に応じて適切な公差グレードを選択してください。
• 素材の品質:硬度、耐摩耗性に優れたゲージを選定してください。
• 検査頻度:大量生産には、長寿命を実現するように設計されたゲージが必要です。
• サプライヤーの能力:品質保証と技術サポートを提供する経験豊富なメーカーと協力してください。

専門のサプライヤーは、さまざまなねじサイズ、検査基準、アプリケーション環境に応じてカスタマイズされたソリューションを提供することもできます。

ねじプラグゲージ(LG) 技術概要

ねじプラグゲージ(LG)は製造品質の向上をどのようにサポートしますか?

精密製造における品質管理は、不良品を検出するだけでなく、問題が発生する前に防止することも重要です。ねじプラグゲージ(LG)を使用すると、オペレーターが加工のずれを早期に発見し、無駄を削減し、生産効率を向上させることができます。

ねじ山検査を生産プロセスに統合することで、メーカーは次のことを達成できます。

• やり直しコストの削減。
• 製品の一貫性が向上しました。
• 顧客満足度の向上。
• 国際的な製造要件への準拠の向上。
• 生産管理をより効率的に。

ねじプラグゲージ(LG)に関するよくあるご質問

Q1: ねじプラグゲージ(LG)の主な目的は何ですか?

ねじプラグゲージ(LG)は主に雌ねじを検査し、必要なサイズ、公差、およびはめあいの基準を満たしているかどうかを判断するために使用されます。

Q2: ゴーねじゲージとノーゴーねじゲージの違いは何ですか?

Go ゲージはねじ山が必要な適合を受け入れるのに十分な大きさであるかどうかをチェックし、No-Go ゲージはねじ山が最大許容限界を超えているかどうかをチェックします。

Q3: ねじプラグゲージ(LG)の寿命を延ばすにはどうすればよいですか?

適切な保管、定期的な洗浄、検査中の過剰な力の回避、および定期的な校正は、ゲージの精度を維持し、耐用年数を延ばすのに役立ちます。

Q4: ねじプラグゲージ(LG)はカスタマイズできますか?

はい。専門メーカーは、さまざまなねじ規格、寸法、公差要件、産業用途に応じてねじゲージをカスタマイズできます。

結論

ねじプラグゲージ(LG)は、メーカーがねじの精度を維持し、生産効率を向上させ、製品の信頼性を確保するのに役立つ重要な精密検査ツールです。高度な製造技術と厳格な品質管理により、高品質のねじゲージはさまざまな産業用途に信頼できる性能を提供します。強力なエンジニアリング能力を持つ専門サプライヤーを選択することで、企業はより良い検査結果と長期的な生産安定性を達成することができます。カスタマイズされたねじプラグゲージ (LG) ソリューションについては、お問い合わせください。お問い合わせ特定の要件について話し合い、専門的なサポートを受けてください。
