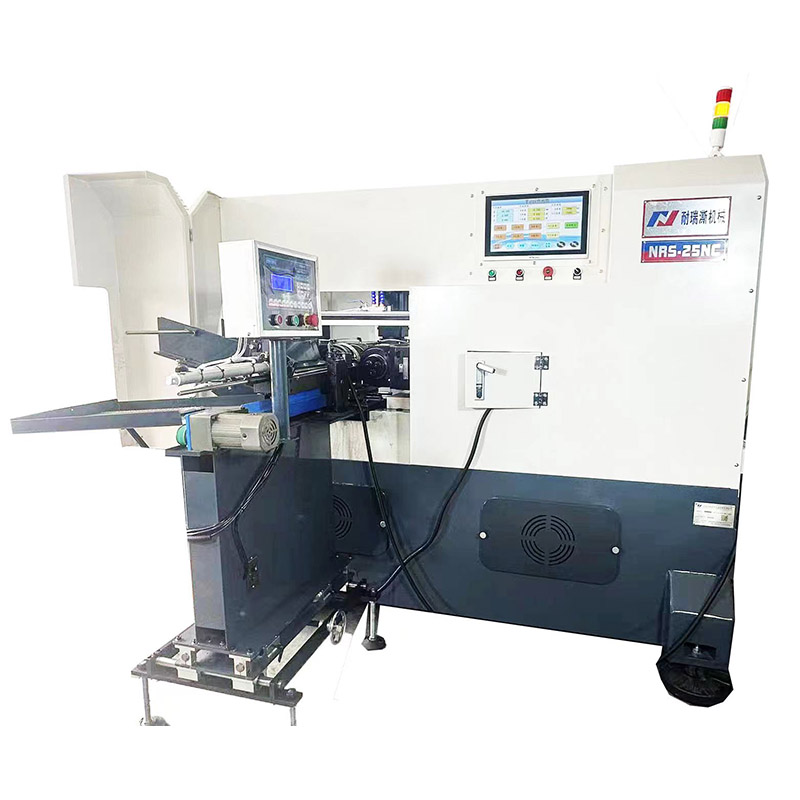

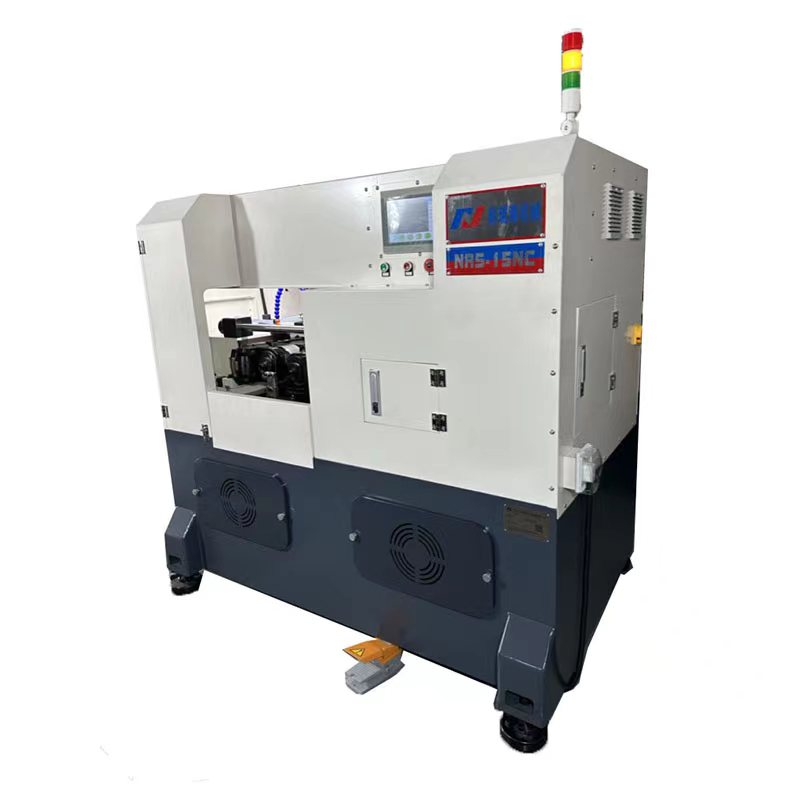

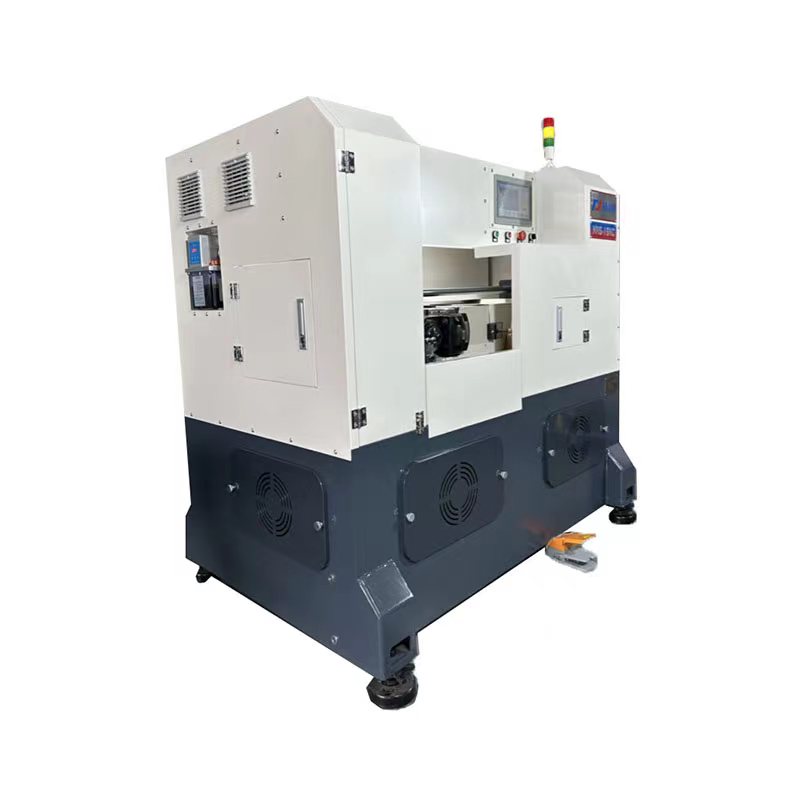

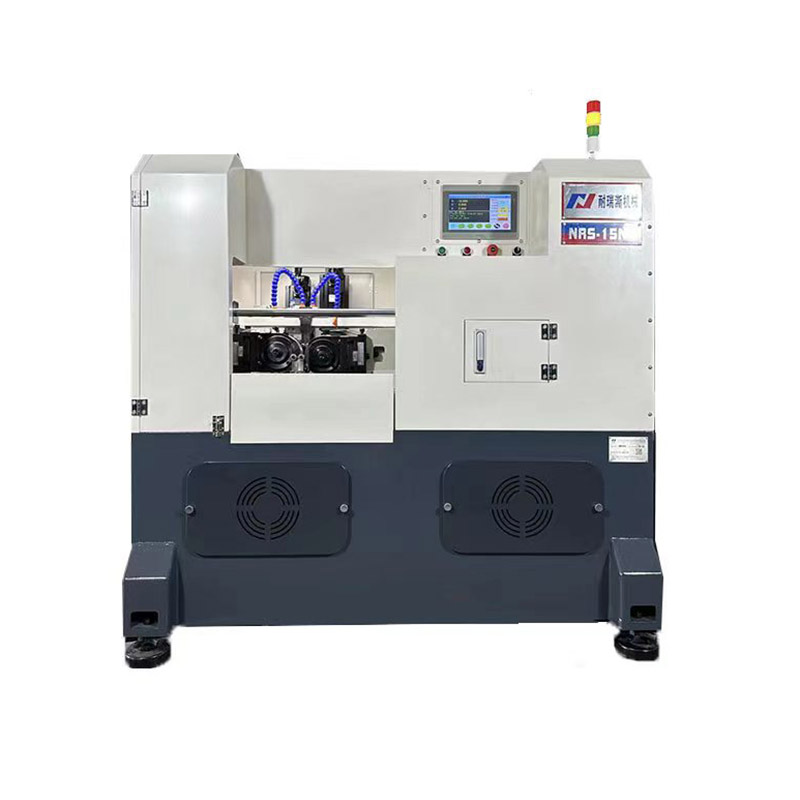

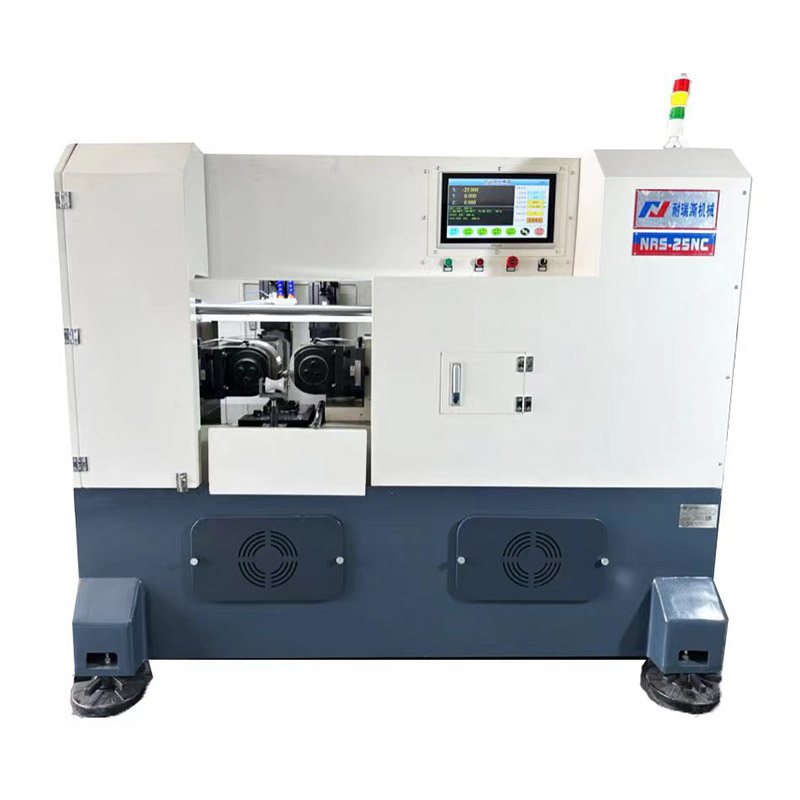

CNCサーボモータースレッドローリングマシン

CNCサーボモータースレッドローリングマシン

私はこのCNCスレッドローリングマシンの主な機能：

   A.モデルコードはサーボモータードライブ、最大出力30トンです。

  B.ローラーのタイプに従って、次のワークピースを作成できます。

   1。[フィード内]：頻繁に使用される55°および60°の三角形のスレッド、CNCスレッドローリングマシンはワークを処理できます。

       直径≤φ80mm、ピッチ≤8.0mm、最大長は150mmです

  2。[スルーフィード] 55°および60°の三角形の糸ピッチ≤8.0mmで頻繁に使用される、長さと直径は無料です

C.構造的特徴：2つのローラーシャフトはサーボモーターによって駆動され、飼料シャフトはサーボモーターによって転がされます

     ビーズロッドはフィードに移します。

D.このローリングマシンは、ワームの歯、台形の歯、ボールなど、さまざまな歯形成製品を処理することもできます。

   ネジ、ローリング、ナーリング、ローリンググルーブなどは、図面に従って決定する必要があります。

II、技術仕様：

 1。ローリング糸の外径：φ3〜φ80mm

 2。ローリングスレッドピッチ：0.6〜8.0mm

 3。スピンドル速度：10〜60rpm（段階のない速度規制）

 4。ワイヤーローラーの外径（最大）：φ210mm、キーウェイサイズ20*8mm/mm。

 5。スピンドル外径：φ75mm（H7）

 6.ワイヤローラーの幅と長さ：ワークピースの需要に応じて、最長は150mmに使用できます

 with、 - 一般的な一般的な仕様は35、40、50、60、70、100mmです

  7。2つのスピンドル間の最大距離：280mm

 8。2つのスピンドル間の最小距離：180mm

 9。最大ローリング圧力：30トン

 10。ローラードライブ馬力：11kw

 11。飼料推進馬力：5.5kW

 12。地面からローラーセンターまでの高さ：1050mm

 13。床面積：2100lmm*1600wmm*2100hmm

 14。ネット重量：3200kg;総重量：3000kg
