CNC サーボモーターねじ転造機はどのようにして精度、生産性、ねじの品質を向上させることができるか

記事の概要: A CNCサーボモーターねじ転造機は、正確で再現性があり、効率的なねじ山形成性能を必要とするメーカー向けに設計されています。ネレスNRS-25NC/NRS-15NCシリーズは、ローラーシャフトと送り動作をサーボ駆動し、圧延圧は最大30トン、ねじ径範囲はφ3～φ80mmまで対応しています。この記事では、CNC ねじ転造ソリューションを選択する際に考慮すべき利点、技術仕様、用途、および重要な要素について説明します。

目次

• ねじ転造において CNC サーボ技術が重要なのはなぜですか?
• CNC サーボモーターねじ転造機の主な特徴は何ですか?
• 主な技術仕様は何ですか?
• どのようなアプリケーションに対応できますか?
• メーカーはどのようなメリットを期待できるのでしょうか?
• 適切な糸転造機を選択するにはどうすればよいですか?
• 実稼働環境においてマシン構成が重要なのはなぜですか?
• よくある質問
• 結論

ねじ転造において CNC サーボ技術が重要なのはなぜですか?

ねじ転造は、硬化したダイスがワークピースに圧力を加えて、材料を削り取らずにねじ山を作成する冷間成形プロセスです。精密ファスナー、シャフト、ねじ、ウォーム関連部品、その他のねじ部品を製造するメーカーにとって、ローラーの動きと送りを正確に制御することは不可欠です。

CNC サーボモーターねじ転造機は、サーボ モーターを使用してローラー シャフトと送りの動きを制御することで、このプロセスを改善します。 NERES 仕様によれば、2 つのローラー シャフトはサーボ駆動され、送りシャフトもサーボ制御を使用します。この構成により、要求の厳しいねじ山形成操作に対して、より調整された動作システムが提供されます。

基本的な機械セットアップと比較して、CNC サーボ制御により、生産パラメータの管理と再現が容易になります。これは、製造業者が繰り返しの生産バッチにわたって安定した寸法性能を必要とする場合に特に有益です。

CNC サーボモーターねじ転造機を検討している購入者にとって、最も重要な考慮事項には、ワークピースの寸法、ねじピッチ、転造圧力、主軸速度、ダイ構成、および必要な製造方法が含まれます。

CNC サーボモーターねじ転造機の主な特徴は何ですか?

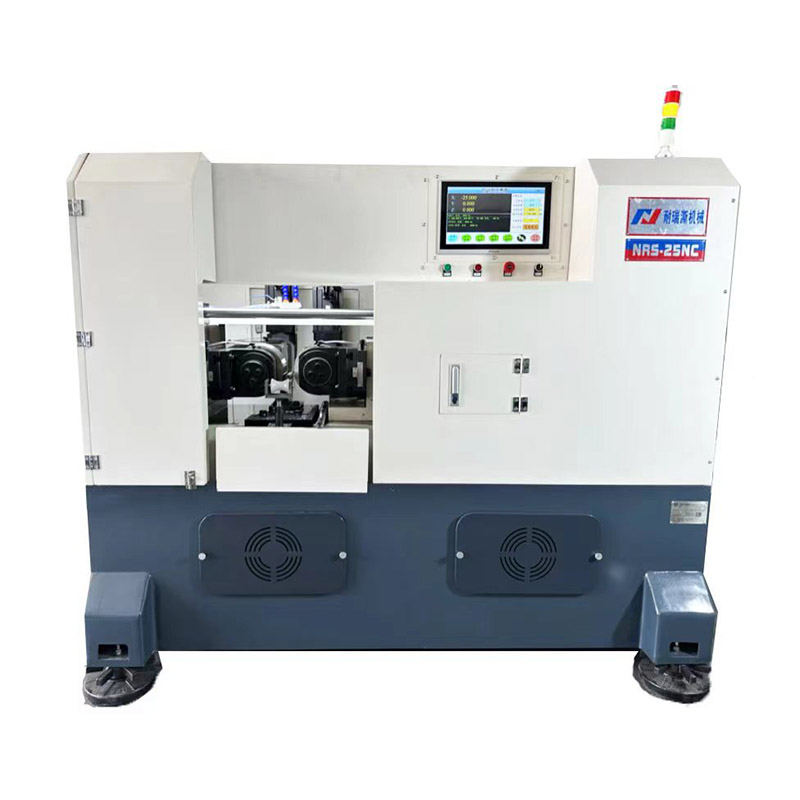

ネレス NRS-25NC/NRS-15NC シリーズは、サーボ ドライブ技術と剛性の高いねじ山形成構造を組み合わせています。その設計は、選択された転造ダイスとワークピースの図面に応じて、一般的な三角ねじと幅広い特殊な歯形の両方に対応することを目的としています。

• サーボモータードライブ:ローラーシャフトと送りの動きはサーボモーターによって制御されます。
• 高い転がり力:最大圧延圧力は30トンに達します。
• 幅広いワーク範囲:転造ねじ外径はφ3～φ80mmまで対応可能です。
• 柔軟なピッチ機能:記載された仕様の範囲内で、0.6 ～ 8.0 mm のねじピッチがサポートされます。
• 可変スピンドル速度:スピンドル速度は 10 ～ 60 RPM の範囲で無段階の速度調整が可能です。
• 複数の成形可能性:絞りやローラーの形状により、ウォーム歯、台形歯、ボールねじ関連の輪郭、ローレット加工、転がり溝などの加工が可能です。

この組み合わせにより、この機械は、1 つの標準ねじ形状に限定された機器ではなく、柔軟なプラットフォームを求めるメーカーに適しています。

主な技術仕様は何ですか?

技術仕様は、機械が特定の生産ラインに適しているかどうかを評価する際に重要です。次の表は、NERES CNC サーボモーター モデルの公開仕様をまとめたものです。

一般的に使用される55°および60°の三角ねじのインフィード転造では、公表仕様書ではワーク直径φ80mm、最大ピッチ8.0mm、最大長さ150mmまでを示しています。スルーフィード転造は、適切な設定に応じて、ピッチが最大 8.0 mm の一般的に使用される 55° および 60° の三角ねじにも使用できます。

どのようなアプリケーションに対応できますか?

サーボ制御によるねじ転造の主な利点の 1 つは、適切な金型の選択と機械構成を通じてさまざまな成形要件をサポートできることです。

一般的な処理の可能性は次のとおりです。

• 55°および60°三角ねじ
• ウォーム歯形
• 台形歯形
• ボールねじ関連の転がり用途
• ローレット加工
• 転がり溝
• 設計図面に基づいたその他のカスタマイズされた歯の形状

実際の加工能力は、ワークの図面、材質、必要なねじ形状、金型設計、径、ピッチ、製造方法などと照らし合わせて必ずご確認ください。これは、標準のねじ寸法が適用されない特殊なコンポーネントの場合に特に重要です。

メーカーはどのようなメリットを期待できるのでしょうか?

1. より制御された動作

サーボ駆動のローラー シャフトにより、調整された動作制御が可能になります。これは、メーカーが同様のコンポーネントのバッチを生産する際に、再現可能な加工条件を確立するのに役立ちます。

2. 柔軟な生産パラメータ

無段階調整による 10 ～ 60 RPM のスピンドル速度範囲により、ワークピースや成形要件に応じて生産パラメータを調整できます。

3. 高い成形能力

最大圧延圧力 30 トンのこの機械は、要求の厳しい冷間成形用途向けに設計されています。転がり力とサーボ制御の動きの組み合わせにより、適切なサイズのねじ部品を安定して生産するための基盤が提供されます。

4. 複数の処理オプション

メーカーは、あらゆるタイプの歯形成操作に必ずしも個別の装置を必要とするわけではありません。適切なローラーとエンジニアリング検証を使用すると、1 つのプラットフォームでねじ山、ローレット加工、ローリング溝などのさまざまなプロファイルをサポートできます。

5. 工業生産に適しています

この機械の充実した構造、11 kW ローラードライブ、5.5 kW フィード推進システム、および約 2100 × 1600 × 2100 mm の設置面積により、装置の安定性と再現性が重要な工業生産環境に適しています。

適切な糸転造機を選択するにはどうすればよいですか?

最大圧力やモーター出力のみに基づいて機械を選択すると、不適切な構成になる可能性があります。より信頼性の高い購入プロセスは、実際のコンポーネント要件から始まります。

1. ワークピースの直径を定義します。生産に必要な最小ブランク径と最大ブランク径を確認します。
2. ねじピッチを確認します。必要なピッチをマシンのサポート範囲と比較してください。
3. ローリング方法を決定します。インフィード圧延とスルーフィード圧延のどちらが適切かを決定します。
4. ねじ山の形状を確認します。標準の三角ねじや特殊なプロファイルには、異なるダイスや構成が必要になる場合があります。
5. 生産量を評価する:大量生産では、CNC 制御と自動供給の統合によりさらにメリットが得られる可能性があります。
6. 機械の寸法を確認します。機械、オペレーターのアクセス、資材の取り扱い、メンテナンスのための十分な作業場スペースを確保してください。
7. 製造元と図面について話し合ってください。非標準コンポーネントの場合、購入前に技術的な確認を行うことで、構成のリスクを軽減できます。

ネレス は、ねじ転造機械、ねじ転造ダイス、ねじ工具、および関連機器の中国メーカーおよびサプライヤーとして自社を位置づけています。同社の製品ポートフォリオには、自動 CNC ねじ転造機やその他のねじ成形ソリューションも含まれています。

実稼働環境においてマシン構成が重要なのはなぜですか?

ねじ転造のパフォーマンスは、機械そのもの以外にも依存します。機械、転造ダイス、被削材の材質、ブランク直径、潤滑、ねじの形状、および加工パラメータの関係が最終結果を決定します。

たとえば、同じ機械でも、従来の三角ねじから特殊な歯形に切り替える場合、異なるローラー設計が必要になる場合があります。同様に、ワークの材質やねじピッチを変更すると、パラメータの調整が必要になる場合があります。

したがって、専門のサプライヤーは、最終構成を推奨する前にコンポーネントの図面を評価する必要があります。このエンジニアリング指向のアプローチは、カスタマイズされたねじ転造機械を中国の工場から調達する購入者にとって特に役立ちます。

ネレス は、CNC ねじ転造ソリューションは顧客の要件に応じてカスタマイズでき、適切な装置を選択するための技術サポートを提供すると述べています。

よくある質問

CNCサーボモーターねじ転造機とは何ですか?

これは、サーボ モーターを使用してローラー シャフトと送り動作を駆動する CNC 制御のねじ山形成機です。 NERES NRS-25NC/NRS-15NC シリーズは、ローラー構成に応じて、ねじ転造およびローレット加工や転造溝などのその他の成形作業用に設計されています。

ネレス 機械はどのようなネジ径を加工できますか?

公表仕様書では転造ねじ外径範囲がφ3～φ80mm、転造ねじピッチ範囲が0.6～8.0mmとなっています。

最大圧延圧力はどれくらいですか?

記載されている最大圧延圧力は 30 トンです。実際の加工条件はワーク、材質、ねじ形状、転造ダイスなどに応じてご判断ください。

この機械は特殊な歯形を加工できますか?

はい。メーカーによれば、ワーク図面から必要な形状を決定すれば、ウォーム歯、台形歯、ボールねじ関連の輪郭、ローレット加工、転動溝などの歯形を加工できるという。

見積もりを依頼するときは何を提供すればよいですか?

正確な推奨事項を得るために、購入者はワークピースの図面、材質、ブランク直径、仕上げねじ直径、ピッチ、ねじ長さ、必要な生産量、および希望する転造方法を提供する必要があります。これらの詳細により、サプライヤーは機械構成と適切な転造ダイスをより正確に評価できるようになります。

結論

CNC サーボモーターねじ転造機は、制御された成形、反復可能な加工、柔軟なねじ生産、および工業グレードの転造能力を求めるメーカーにとって貴重な投資となります。 NERES NRS-25NC/NRS-15NC シリーズは、転造ねじ径 φ3 ～ φ80 mm、ピッチ 0.6 ～ 8.0 mm、主軸回転数無段階 10 ～ 60 RPM、転造圧力最大 30 トンに対応します。

標準のねじ山、特殊な歯形、ローレット加工、またはその他の精密成形要件に合わせて機械を評価する場合、最良のアプローチは、機械の構成を実際のコンポーネントの図面および生産目標に一致させることです。お問い合わせワークピースの仕様と生産要件を考慮して、NERES の適切な CNC サーボモーターねじ転造機ソリューションについて話し合います。
